09 octubre 2008

Royal EVO - Dual Band - 35MHz Synth / 2.4GHz

ENGLISH version at the end of this post, thanks.
Et en FRANÇAIS à la fin de ce post, merci.

Por fin, ya tengo todo lo necesario para este experimento. Lo relatado en este articulo no quiere decir que haya cambiado de opinión con respecto al uso del 2.4GHz en aeromodelismo. Sigo opinando, al igual que Cefesky, que para indoor, OK, para el resto, de momento, NO.
Asi que sin mas preambulos vamos al tajo.

LA IDEA.

Hace unas semanas, encontre por casualidad en RcGroups, un post en el cual la peña comentaba la posibilidad de modular con una EVO en 2.4GHz sin tener que abrir la emisora. Detalle nada despreciable para los que tienen su EVO aun en garantia. ¿Como?
Por la parte de aspecto mas super mega moderna de la EVO, el conector DIN de la parte trasera.

LA TEORIA.

Desde el principio de los tiempos, los germanicos de Multiplex, siempre han colocado en sus emisoras un conector DIN de 7 pines. Se usa para cargar la emisora, para conectarla al FMS y tambien para conectar otra emisora y poder volar en configuracion Profesor-Alumno.

Nos quedaremos con este tema, Profesor-Alumno. Su funcionamiento es muy sencillo, mediante un cable se unen las 2 emisoras, una deja de emitir en HF y manda por el cable las instrucciones a la otra que se encarga de emitirlas a traves de su modulo HF. O sea si manda las instrucciones a otra emisora, es que en el DIN hay pines que hacen de puerto I/O. ( entrada/salida de datos para los que no lo sepan ). Hasta aqui no problems.

Y si en vez de otra emisora le ponemos un modulo de 2.4GHz. Interesante. ¿Verdad?

EL MATERIAL.

Incluso antes de saber mas sobre este tema, un servidor, aqui presente, le pide a HobbyCity un modulo TX y un RX en 2.4GHz. Eso se llama ser un poco desesperado y jugar al mismo tiempo con fuego. Pero es lo que hay...
Asin que le material usado es el siguiente:

UN MODULO ASSAN X8J
UN RECEPTOR ASSAN X8R7

¿Porque estos y no otros? Pues por los comentarios leidos en RcGroups, ASSAN, ademas de tener un precio cojonudo, es, segun dicen, de una calidad muy buena, el sistema que han desarrollado con la version 2, es de sobra igual de bueno que los XPS y compania.

NOTA: Aunque en la web de HobbyCity, no hay nada que nos lo indique, el modulo TX que estan vendiendo es el nuevo y ultimo de ASSAN, el V2. Aun no hay RX en el mercado en V2 pero no pasa nada, con las versiones anteriores funciona. Aunque por alli digan que no, os aseguro que si funciona. Y cuidadin, cuando salgan los RX V2 sera la ostia, son unas pequeñas centralitas de datos increibles, con USB para el PC, etc...

¿Porque compre un modulo X8J, compatible con emisoras JR?
Pues muy sencillo, si esto fracasa sera siempre mas economico comprar una JR que una Graupner o una Futaba.

THE FRENCH CONNECTION.

Gracias un colaborador de las listas francesas, F.M., de Planet Soaring y UsrRoyalEvo, he conseguido el esquema de las conexiones de los modulos JR. Por la parte de la EVO, usare un PDF viejo de la mc3030 que tengo por alli, de la epoca en la que me fabrique mi cable para conectar la EVO al PC.

Asi que señores tomen papel y boli, enchufen sus soldadores, que esto se hace asi:

Conector EVO, es el mismo que las mc3030

Del lado de la EVO usaremos unicamente los pines 2,3,4 y 5.

Conector Modulo TX, compatible JR

Del lado del modulo usaremos unicamente los pines 1,3 y 4.
Los avispados diran, jandemor!!! falta uno!!! po si y no, hay un puente por alli. Jeje.
Ala, no se distraigan y apunten eso de los pines y pa que sirven en una hoja.



EL MONTAJE.

Lo primero que vamos a necesitar es el material de ASSAN, pinta bien.

Pinta muy bien... observamos en la siguiente foto el puente con su tirita roja, del otro lado de la etiqueta estan las instrucciones de como se pincha, muy facil, cabe en la etiqueta y to...

Aqui podeis observar el modulo TX en su release V2.

Ahora nos hace falta un poco de cable, yo he utilizado cable serie, el tipico cable usado en los PC's para hacer cables modem serie, una clavija DIN 7 pines 270º Macho y unos pines estandar de estos que se usan en las placas de los PC's.

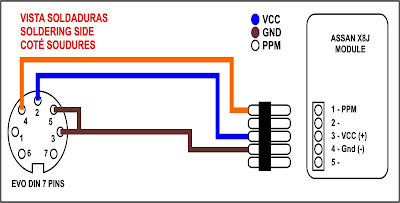

A sus soldadores!!! Primero pelamos el cable, usaremos solo 3 hilos, cortamos los que sobran y soldamos al conector DIN los tres cables de la siguiente forma.


OJO SIEMPRE HABLO MIRANDO DEL LADO DE LAS SOLDADURAS


AZUL para el VCC(+) al pin 2,

NEGRO para el Gnd (-) al pin 3 y lo puenteamos tambien al pin 5, facil esta justo al lado,

AMARILLO para la señal PPM al pin 4,
al puentear los pines 3 y 5 de la EVO conseguimos que, al enchufar la clavija, el modulo de radio interno de la EVO se desconecte. Genial!!!



Ya tenemos una parte, ahora soldamos en la otra punta del cable los pines, para eso cortamos una tira de 5 pines y los soldamos de la siguiente forma:


AZUL para el VCC(+) al pin 3, justo al centro.

NEGRO para el Gnd(-) al pin 4,

AMARILLO para el PPM al pin 1.

Un poco de pegamento termo y una funda termo retractil y ya tenemos el cable, lo enchufamos al modulo, cuidado recordad la foto de antes y no lo pongais al reves!!!



Ya esta, no hay que hacer mucho mas. Bueno, queda el tema del BINDING. ¿Eso que es?

Pues es el equivalente al sincronizado entre el TX y el RX. Seguiremos las instrucciones del fabricante. Es muy sencillo. Aunque la calidad es de movil, alli va un video del proceso.


video


Buenos colegitas, ahora toca colgarle a nuestra EVO su mochilita, que mejor que velcro. Pues eso,




Nada mas, felices vuelos, y para los que no les va nada el tema de soldar, tranquilos en unos meses ASSAN sacara al mercado la version del modulo X8 para EVO, se llama X8D, y sorpresa

EL X8D ES EXTERNO Y CON CLAVIJA PARA CONECTAR A TRAVES DEL DIN

NOTA: Y para los que aún no se creen eso de los problemas del 2.4GHz, que sepais que no tuve cojones, con perdón, de hacer el Binding de mi TX con el RX hasta que no le quite la alimentación a mi router wifi. (Wifi trabaja en 2.4GHz).

Tampoco os tengo que decir eso de que si desenchufamos la clavija, la EVO funciona en 35 Mhz, como siempre. O sea tenemos una EVO Dual Band.

Con dios...
