17 diciembre 2009

¿+120Km/h por 120 euros?: E2K

Todos sabemos que la aparición de nuevos materiales y al avance de la técnica ha permitido olvidar el avión eléctrico lento y pesado. De hecho en las modalidades de competición, la velocidad de estos modelos en comparación con las de sus hermanos de explosión no difiere tanto.

Pero claro, correr en competición es correr caro. La pregunta por lo tanto es obvia: ¿se puede disponer de un modelo veloz eléctrico a bajo coste? (al autor se le ponen los pelos de punta cuando algunas personas definen a un corcho-pan sobremotorizado como "modelo veloz eléctrico", por lo que evitará referirse a ese tipo de modelos...)

Tratando de responder esta pregunta, los colegas ingleses se han sacado de la manga una nueva disciplina que trata de un aunar dichos conceptos. dicha clase se basa en modelos muy sencillos, baratos y fáciles de construir y donde todos utilizan la misma configuración, que al tratarse de procedencia china tiene un costo muy bajo.
La historia en cuestión se llama E2K, y la página que contiene toda la información al respecto, está aquí.

Fernando Bañon, que le gusta todo lo que corre mas que una barra libre a un famoso, se hizo eco de esta nueva disciplina a partir del visionado de unos videos del jatube, y se puso manos a la obra para montar un par de ellos y probar el invento. Y hicieron su puesta de largo en el pasado campeonato de españa de carreras de pilón (reportaje aqui)

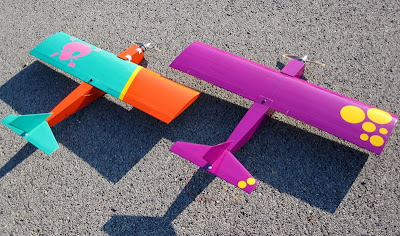

Y todo sea dicho, gustaron y mucho. Se presentaron dos decoraciones: "feria de abril" y "pirata multicolor":
El modelo montado se denomina WASP, y el plano se encuentra la citada página. Más sencillo no puede ser.

Los materiales para el montaje de este simpático modelo son:

- Dos planchas de madera de base de 3 mm (blanda)
- Media plancha de madera de base de 5 mm (dura)
- Algun retal de contrachapado de 5 mm, para las cuadernas.
- Dos tacos de foam de 40cm, para las alas.
- El recubrimiento que se elija para las alas, y un retal de fibra de vidrio.
- Un poco de monokote o similar, y un par de transmisiones.
- Cinta americana, y un tornillo de 4mm+tuerca para el ala.

Electrónica:
- Dos servos turnigy mg14 para alerones.
- Un digital mini de 4kg, para la profundidad. Se ha montado un blue arrow BS360 Max de 15 dólares y sobra.
- Motor turnigy sk3536-1400kv.
- Variador turnigy plush 80 amperios con BEC.
- Bateria lipo turnigy 2200 4S 30c.

Toda la electrónica compra de hobbycity con gastos de envío, sale por unos 95 €. Le pongo otros 25 € por el material de construcción y y se tiene un modelo de más de 120 km/h por unos 120 leuros.

A falta de receptor.

Vamos a ello:

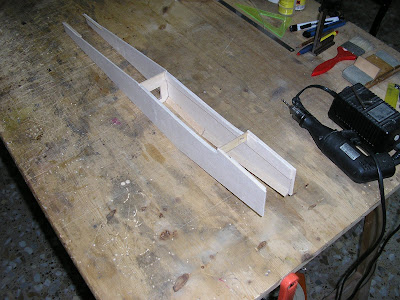

Fuselaje formado por cajón de balsa de 3 mm, reforzado en su interior por el clásico listón triangular. Las cuadernas se cortan aprovechando retales de contrachapado de 5/3 mm.

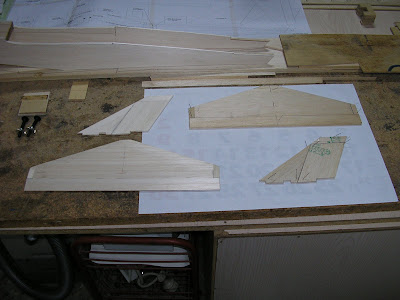

Timones aprovechando mediar plancha de madera de balsa de 5 mm y posteriormente perfilados.

Alas cortadas en núcleos de foam con hilo caliente, y posteriormente recubiertas con lo que se tenga (se ha aprovechado un poco de limoncillo) la unión se realiza con una simple bayoneta en contrachapado de 5 mm, sin necesidad de la tira de fibra central. Marginales en balsa.
Únicamente sea utilizado un poco de fibra de 24gr para agarrar la parallamas a los laterales del fuselaje.
El montaje de los servos no plantea ningún tipo de complicación. El de profundidad va en bancada a tal efecto y los alerones directamente montados a las tapas. Un soldador hará en el foam el hueco necesario...

Lijadita general y listo para recubrimiento:

Para la transmisión de profundidad se ha usado una varilla de pino o carbono de 4mm. Para los alerones se ha usado la clásica varilla roscada. Como bisagra se usa el propio material de recubrimiento.


Motor directamente a la parallamas, protegiendo los tornillos y el eje de la batería, el variador va colocándolo más adelantado posible para ajustar el centro de gravedad.

La tapa delantera permite el cambio de batería sin necesidad de desmontar el ala, que se aloja junto al variador. Una pequeña abertura refrigera lo que no necesita de refrigeración. Todo cabe justo y en su sitio.
Un poco de cinta americana evitará el lijado del recubrimiento en la panza durante los aterrizajes.
Y poco más: el ala se sujeta con un tornillo M4 y dos tetones delanteros aprovechando los restos de la varilla de mando de profundidad.

La cosa se queda en orden de vuelo cercana a los 900-1000gr de peso, y colocando variador y batería lo más adelantados posibles, no se ha precisado de plomo para su centrado.

Los datos medidos de consumos dan una cifra de unos 49 A continuos y cerca de los 600 W. La APC 8x6 recomendada ronda el límite razonable de rpm fijada por el fabricante para dicha hélice: 17.000

Con centro de gravedad y recorridos especificados, el vuelo es rápido y sin vicios. Permite todo tipo de diabluras, sale perfectamente de la mano y el aterrizaje no supone ningún problema.

En la citada página web se ofrece un kit de montaje, que una vez inspeccionado, personalmente no me satisface lo más mínimo. No es que tenga nada en contra de los colegas ingleses, pero teniendo a tiro de piedra a Fernando Bañon, autor del montaje de los dos modelos mostrados en este reportaje y de reconocida y sobrada experiencia en el diseño y montaje de modelos de velocidad (el quickie 500 más popular y competitivo de nuestro pais es diseño suyo), veo una tontería pagar portes y más dinero, por algo que se puede conseguir aquí más barato, más rapido y mejor acabado.

Resumiendo: el E2K es una modalidad fiable, barata, divertida e ideal para introducirse en el mundo de la velocidad con eléctricos. Podríamos calificarla como la transición perfecta entre los limitados speed 400 a los potentes y veloces FAI-F5D
